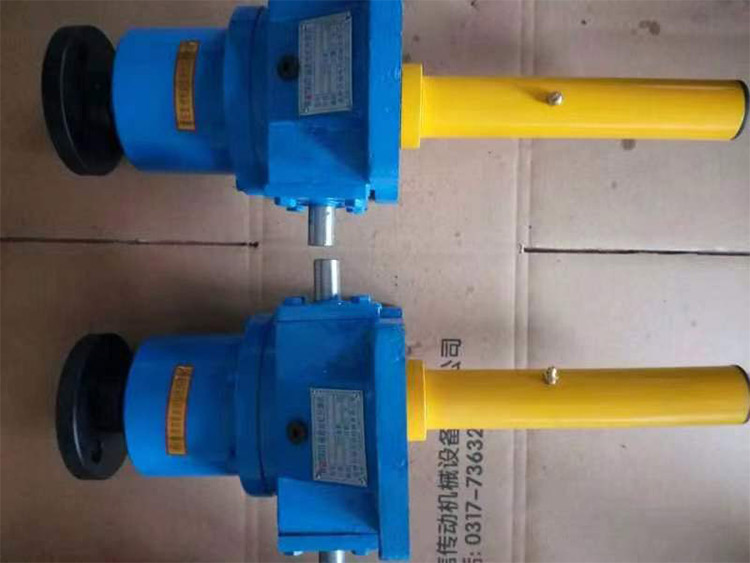

手动蜗轮丝杆升降机

手动蜗轮丝杆升降机概述：

        小型丝杆升降机以其紧凑的外形，方便的安装使用性能越来越多的被应用到仪表、机械等高精端行业。丝杆升降机有多种型号规格可选，根据不同使用负载情况从0.5T到100T以上可选，根据不同的安装使用空间可选丝杆运动或螺母运动，升降高度根据客户需要可定制。可配置编码器、制动器等附件。

       蜗轮丝杆升降机由蜗轮和丝杠组合来完成升降并利用蜗轮蜗杆的组合来完成减速。升降机的升降速度有快速和慢速两种，快速每分钟行走1.67米，慢速每分钟行走0.4米，根据不同使用情况可做调整。可以用电动或手动操作，一般手动操作时多选用慢速，外力驱动时，由于转速不一样大，丝杆升降机的扭矩力也不一样，慢速的相对要大一些，这样扭矩力会更大，使用会更省力。

      手摇蜗轮丝杆升降机原理和普通的电机是差不多的，不同的是这个是于手轮带动蜗杆转动，利用蜗轮蜗杆的传动，使蜗轮旋转，蜗轮中心是内螺纹结构，相当于升降丝杆的螺母，和升降丝杆相匹配，与丝杆配合，蜗轮旋转带动丝杆做轴向运动。

        丝杆升降机有丝杆运动和螺母运动两种结构形式。丝杆运动形式即丝杠转动、螺母移动，该传动形式需要限制螺母的转动，故需导向装置。其特点是结构紧凑，丝杠刚性较好。适用于工作行程较大的场合。螺母运动即螺母固定、丝杠转动并移动，该传动形式因螺母本身起着支承作用，消除了丝杠轴承可能产生的附加轴向窜动，结构较简单，可获得较高的传动精度。但其轴向尺寸不宜太长，否则刚性较差。因此只适用于行程较小的场合。

       丝杆升降机选型一定要注意丝杆轴转速与承受的载荷进行搭配，无论是静载、动载、冲击载都不能超过其允许承受的较大载荷，要根据安全系数、使用行程、校对丝杆的稳定性选择具有充分容量的升降机。升降机输入轴容许转速为1500r/min，输入轴不得超过此转速。
