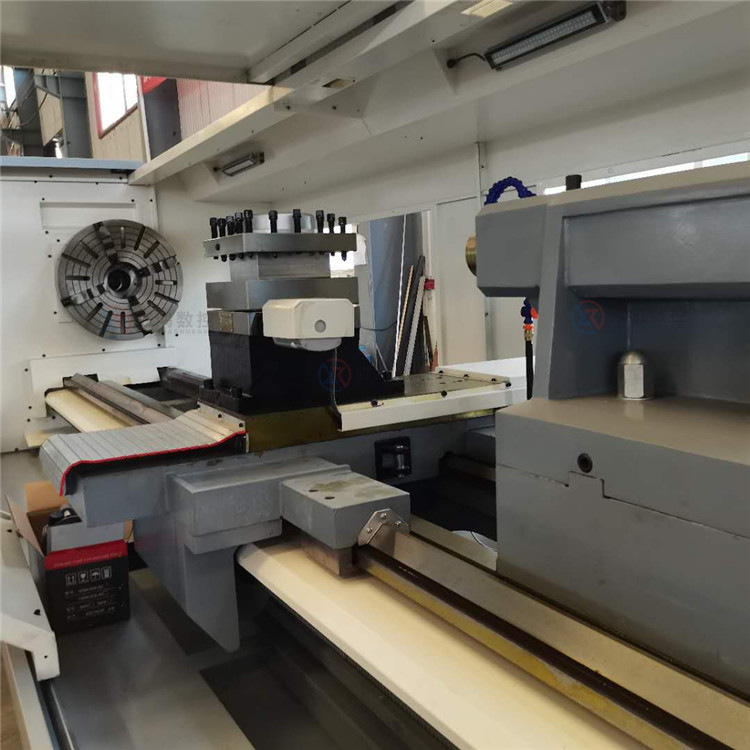

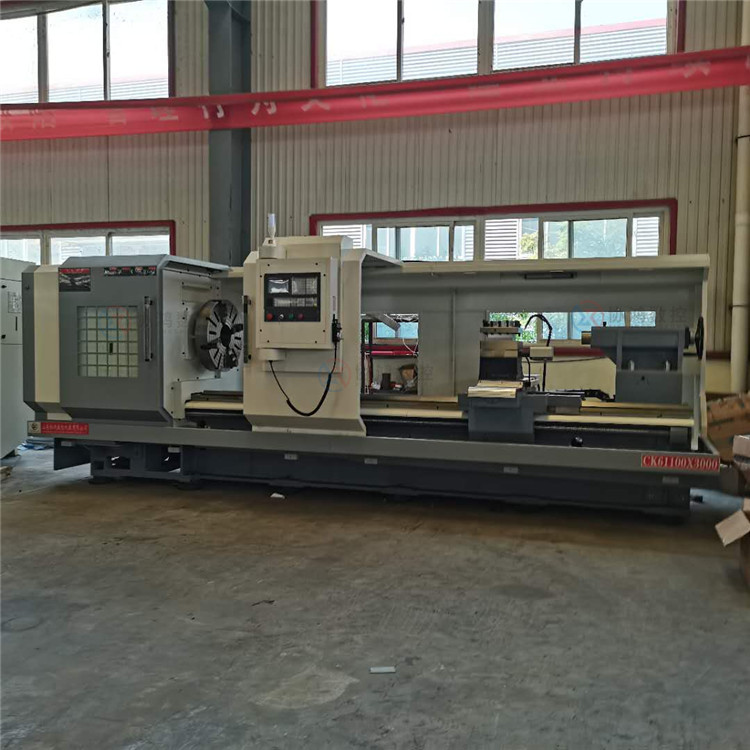

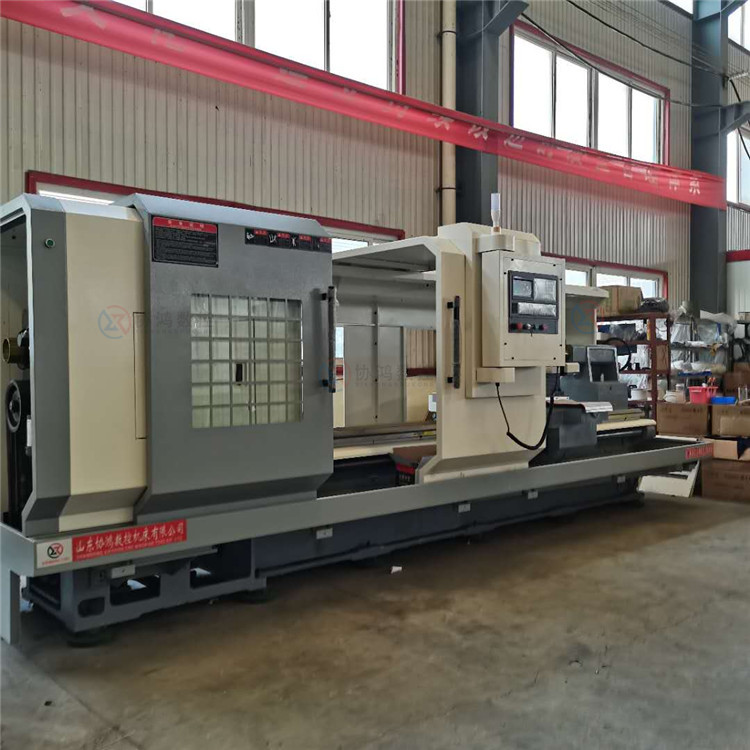

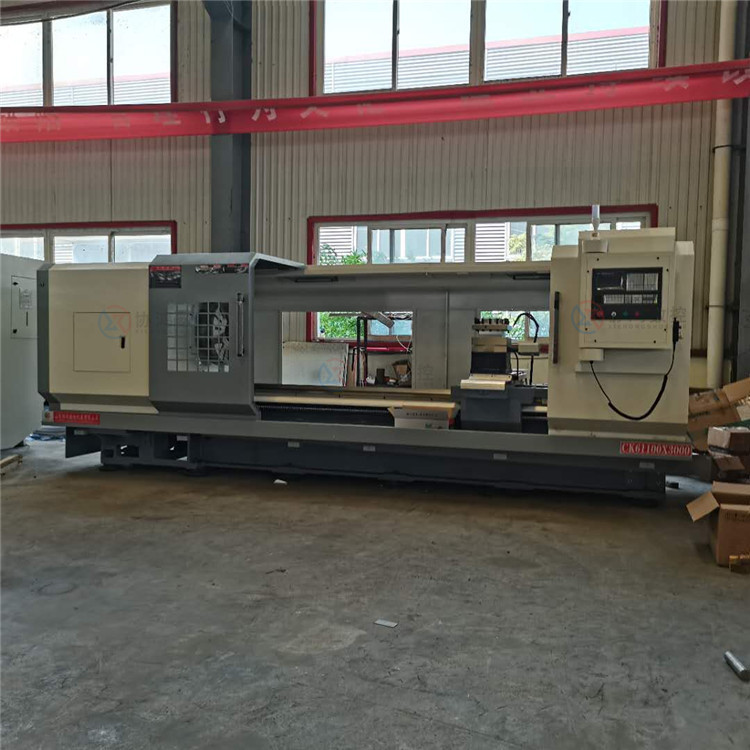

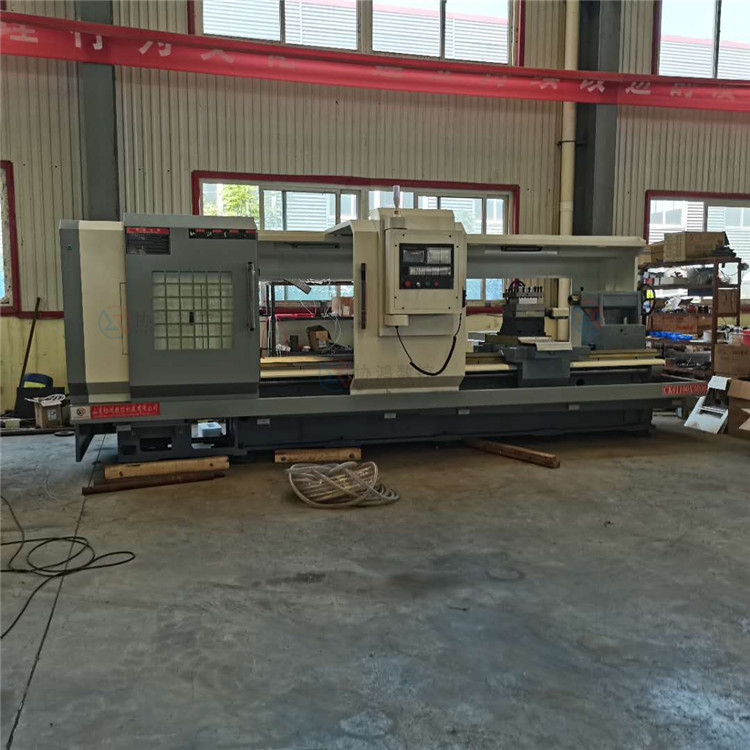

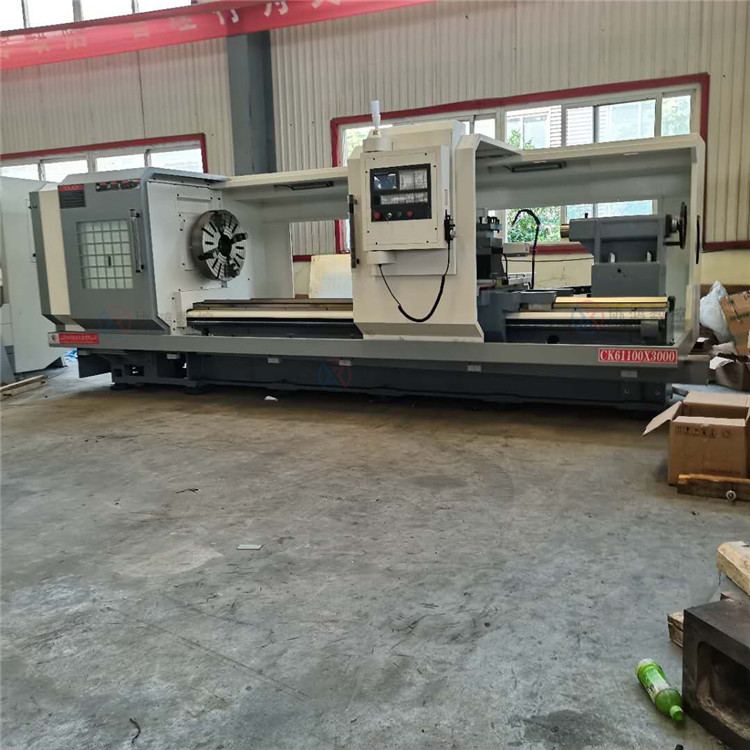

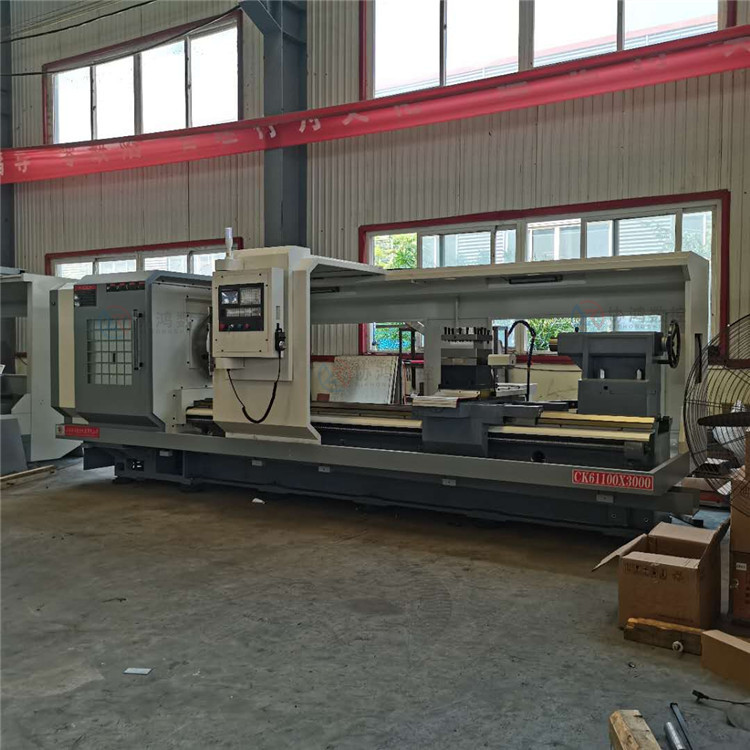

CK61100-3米数控车床 重型数控车床系统可选

项目   内    容 单位 CK61100

加工范围 床身上回转直径 mm Φ1000

 滑板上回转直径  Φ630

 加工长度 mm 3000

 加工直径 mm Φ1000

 棒料直径 mm Φ630

卡盘        630三爪或是800四爪

 主轴头形式  D11

 主轴通孔直径 mm Φ105

 主轴内孔锥度  1：20

 主轴级数  手动四档/液压四档

 主轴转速范围 r/min 30-84/53-150/125-350/300-835

X/Z轴行程 mm 350/3000

 X/Z轴丝杠直径×螺距 mm φ3208/φ5010

 X/Z快移速度 m/min 4/6

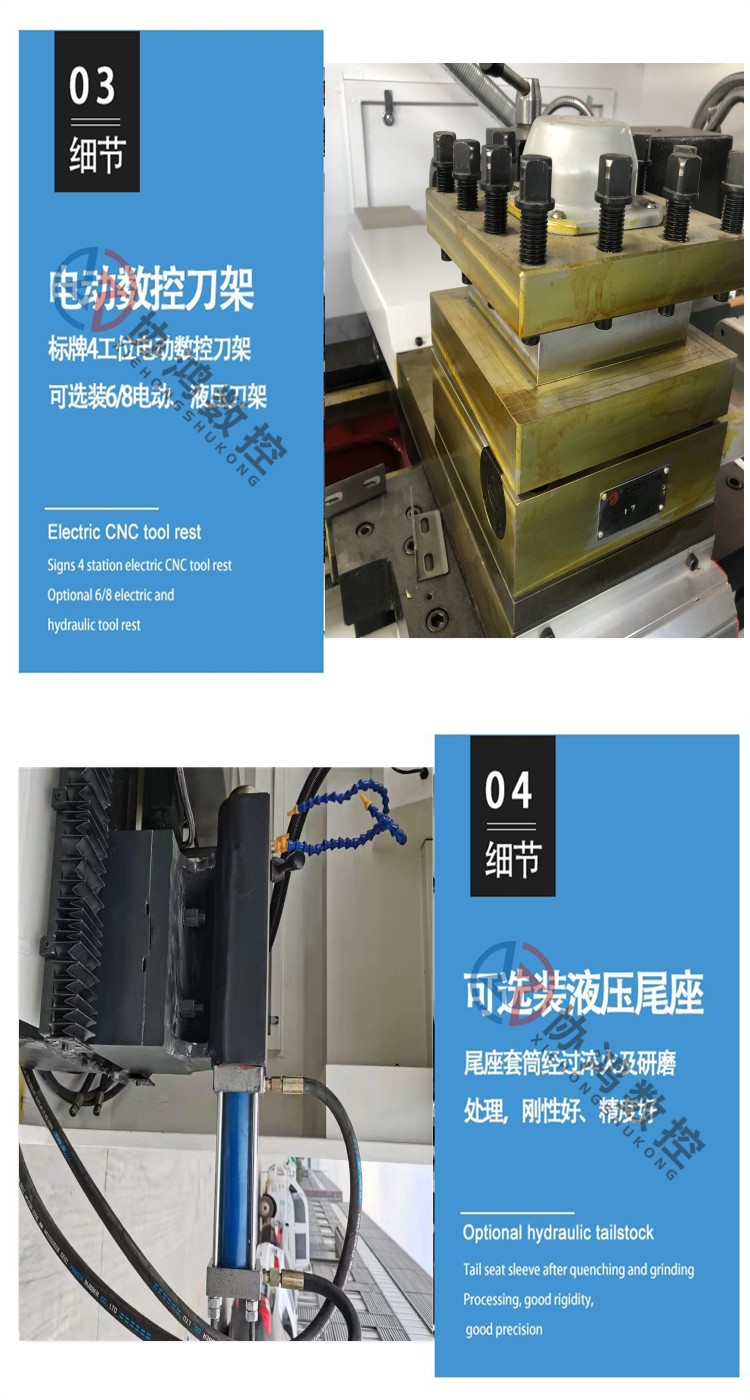

刀架形式  电动立式

 工位数  4

 刀具规格：车削/镗孔 mm 32/40

套筒直径/行程 mm Φ100/250

 套筒内孔锥度  MT6

 套筒驱动形式  手动

 尾座体移动形式  手动

主轴电机功率 Kw 11

 主轴电机扭矩 NM 48

 X/Z电机功率 Kw 1.5/2.3

 X/Z电机扭矩 NM 10/15

 冷却泵电机功率 W 125

电源容量 KVA 15

 床鞍布局形式  平床身

 导轨形式  硬轨（大于HRC50)

 机床重量 kg 6500

 机床外形尺寸：长×宽×高 mm 5400/1900/2000
