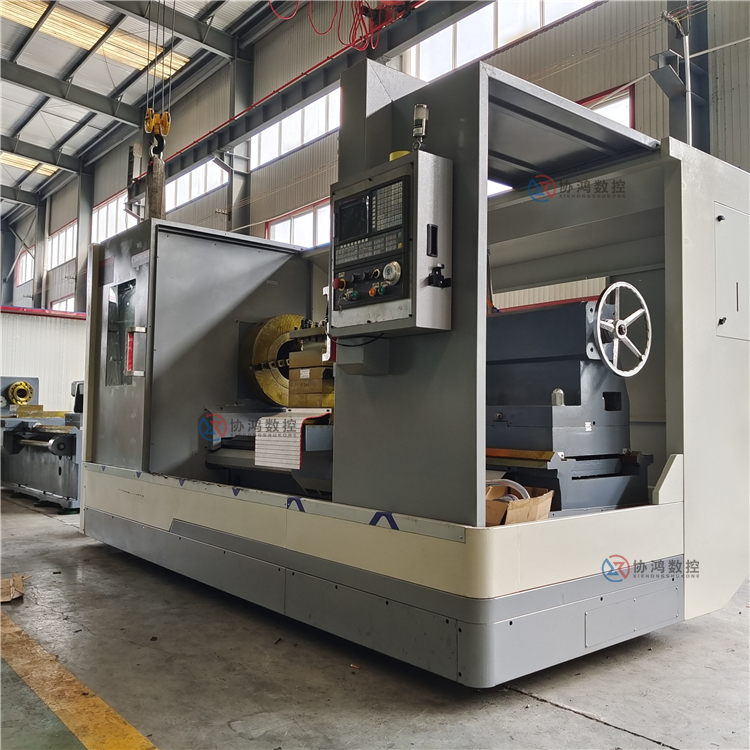

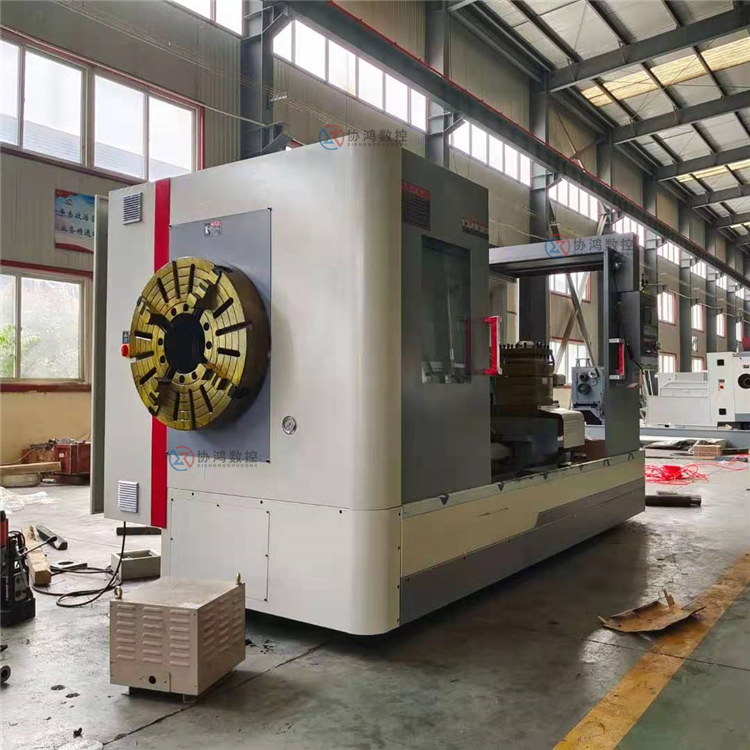

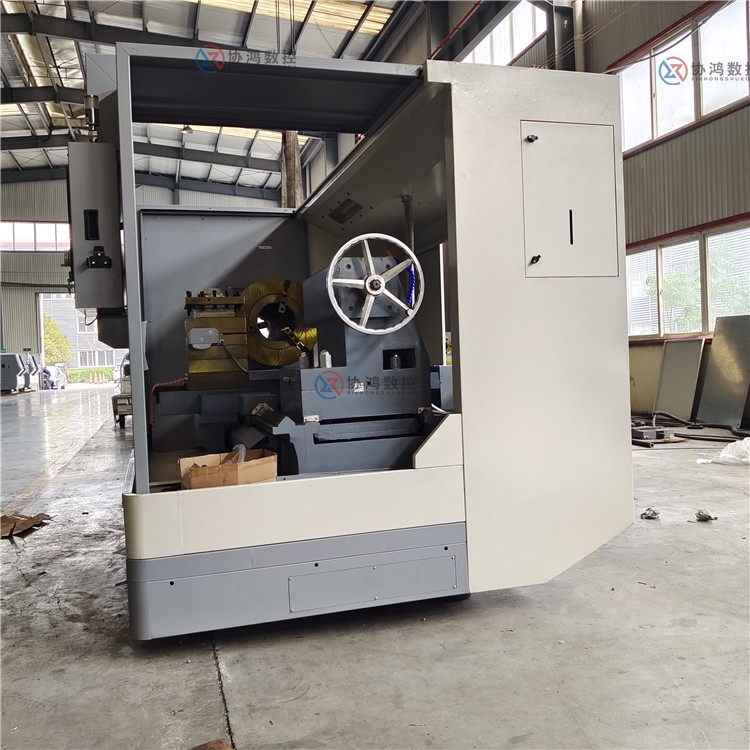

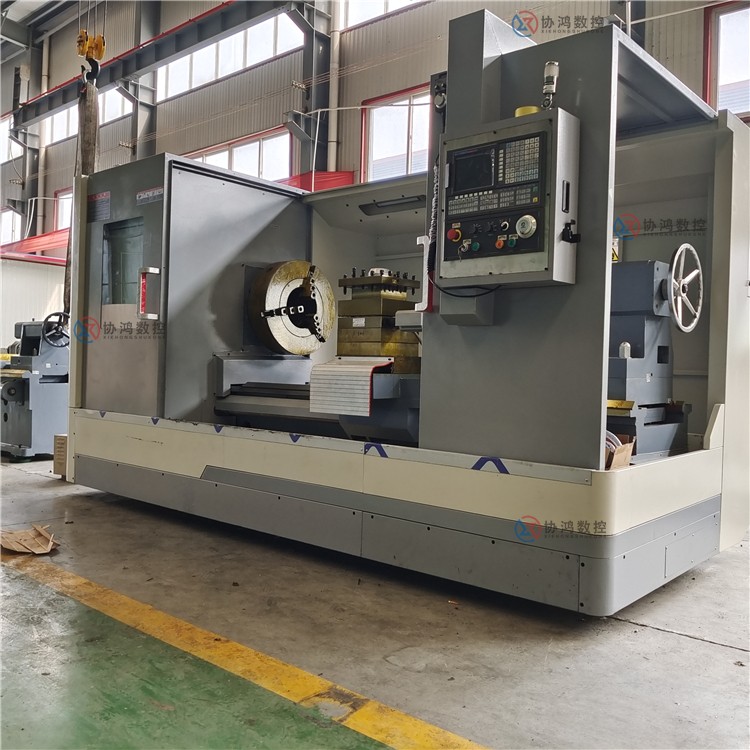

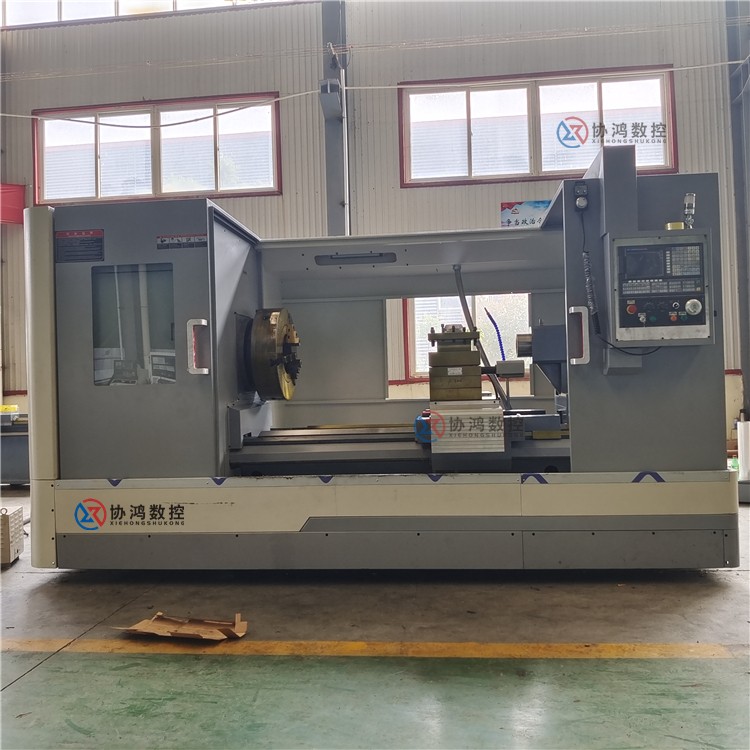

CK61100*1500硬轨数控车床导轨高频淬火

项目 内   容 单位 CK61100

加工范围 床身滑板上回转直径 mm Φ1000

滑板上回转直径  Φ680

加工长度 mm 1500

加工直径 mm Φ1000

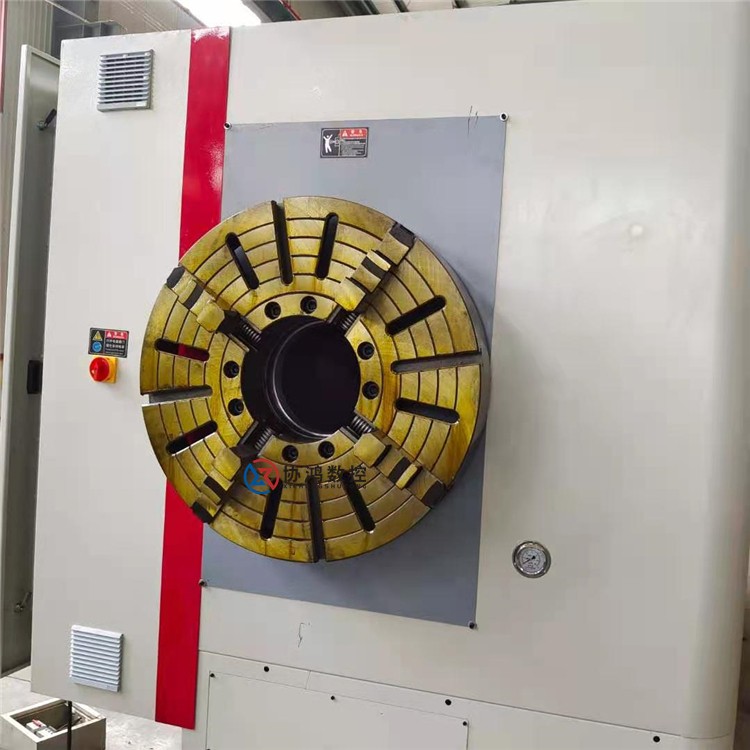

卡盘 mm  800四爪

主轴头形式  A11

主轴通孔直径 mm Φ105

主轴内孔锥度  1：20

主轴级数  手动四档

主轴转速范围 r/min 30-84/53-150/125-350/300-835

进给 X/Z轴行程 mm 650/（1500）

X/Z轴丝杠直径×螺距 mm φ3208/φ6310

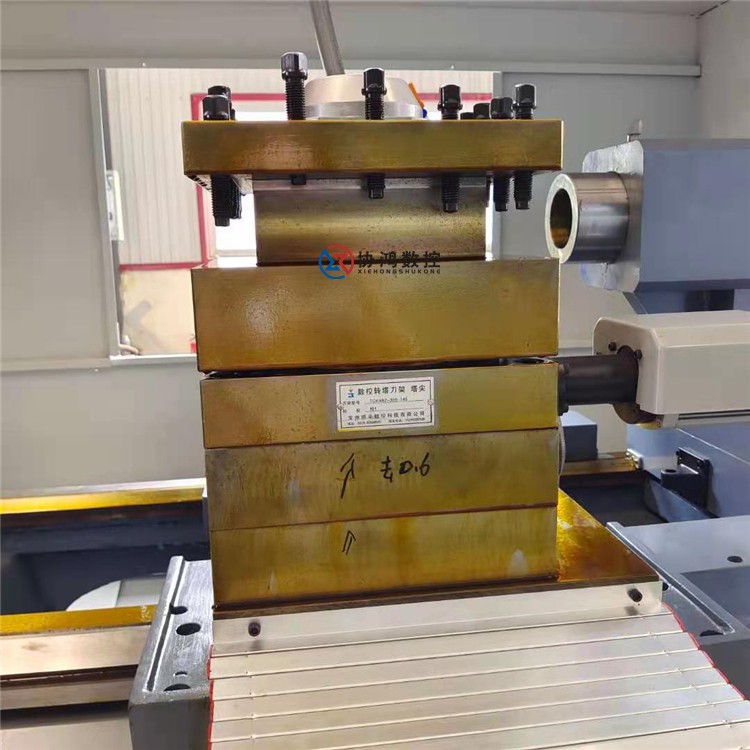

刀架形式  电动立式

工位数  4

刀具规格：车削/镗孔 mm 32/40

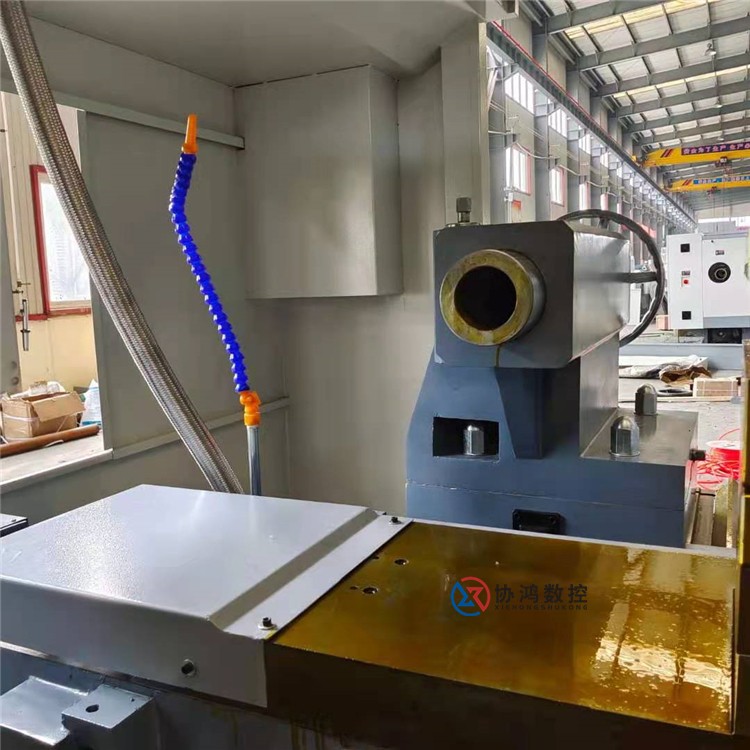

套筒直径/行程 mm Φ100/250

套筒内孔锥度  MT6

套筒驱动形式  手动

尾座体移动形式  手动

主轴电机功率 Kw 15

主轴电机扭矩 NM 48

X/Z电机扭矩 NM 10/15

冷却泵电机功率 W 125

电源容量 KVA 30

床鞍布局形式  平床身

导轨形式  硬轨（大于HRC50)

导轨宽度 mm 600

机床重量（约） kg 6600

机床外形尺寸：长×宽×高 mm 4300/2200/2300
