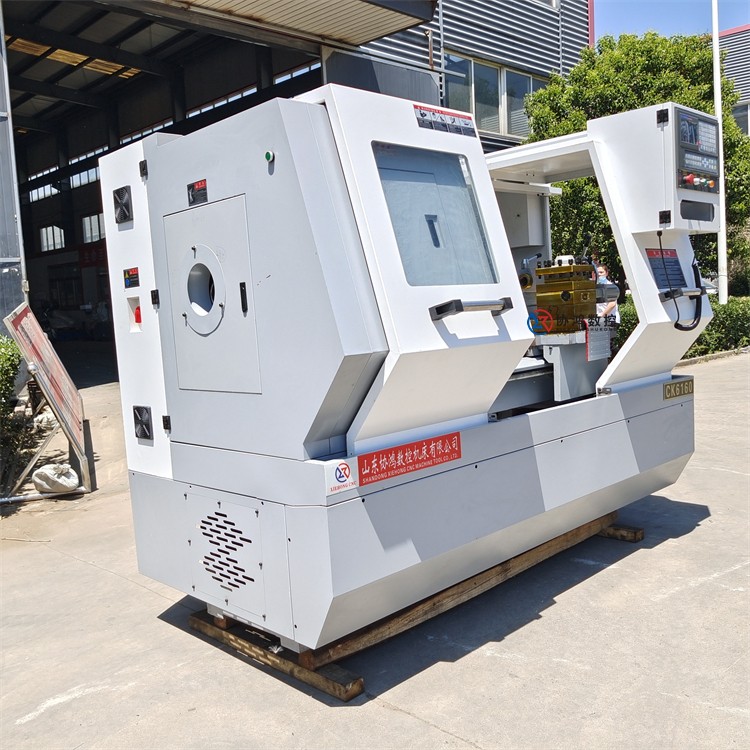

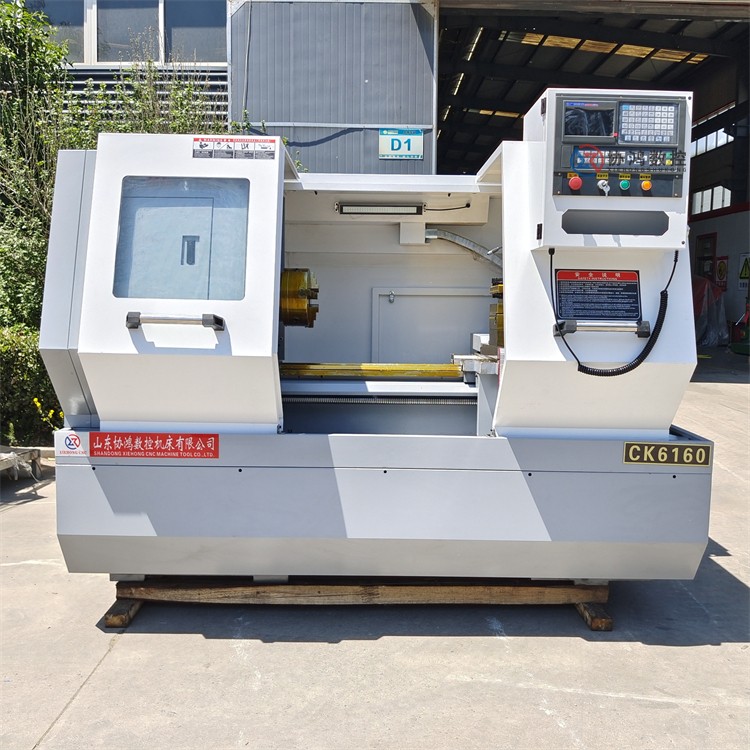

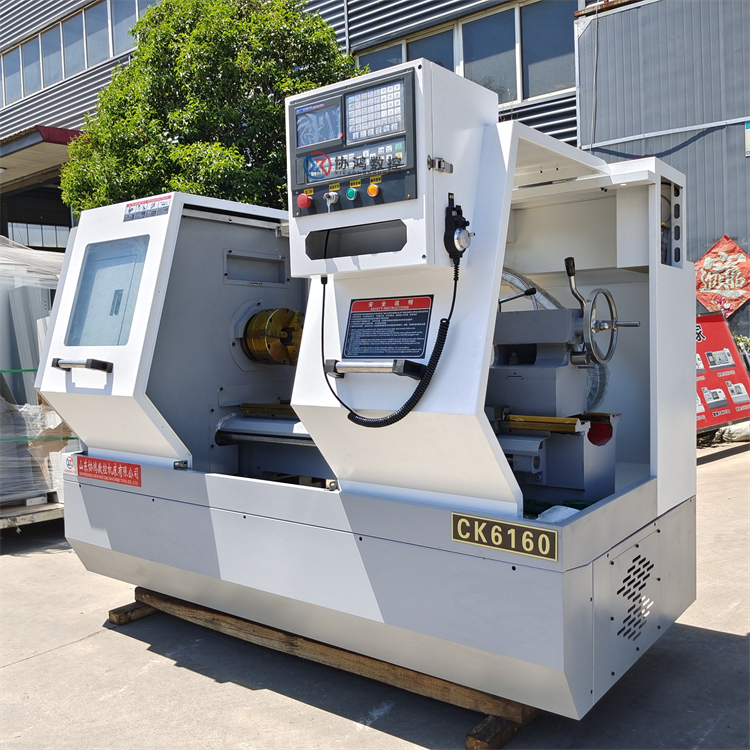

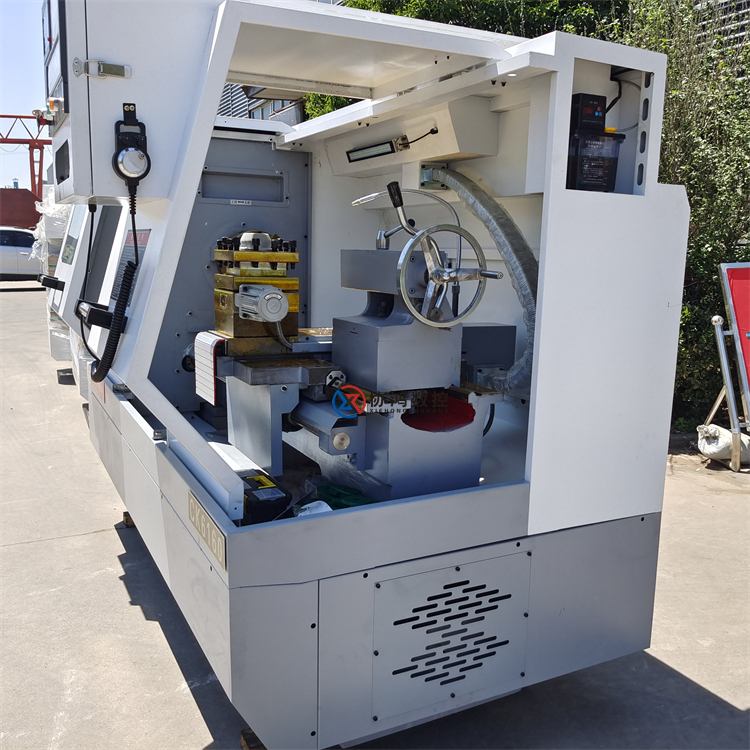

CK6160卧式数控车床床身回转600数控编程

主要技术参数  Units CK6160

床身上回转直径  mm 600

横滑板上回转直径  mm 395

顶尖距  mm 1000

主轴孔径范围  mm 82

主轴孔径锥度  φ90/1:20

主轴鼻端型号  A2-8

主轴转速级数  无级变速

主轴转速范围  rpm 1800

刀架类型  4工位电动刀架

刀具尺寸  mm 25 x 25

X轴行程  mm 300

Z轴行程  mm 1000

X轴快速进给速度 mm/min 6000

Z轴快速进给速度  mm/min 10000

尾座套筒直径 mm 75

尾座套筒锥度  MT5

尾座套筒行程  mm 200

主轴电机  kw 7.5

冷却泵电机  kw 0.125

机床重量 1000 kg 3200

外形尺寸 1000 mm 2950x1800x1900

配套件名称 规格.型号 生产厂家 备注

数控系统 GSK980TB3 广州数控

X轴电机 4NM 广州数控 AC伺服

Z轴电机 56NM 广州数控 AC伺服

主轴编码器 ZSC70C8PR 无锡科瑞特

主电机 YE-2普通电机/选配主轴伺服 国产

变频器 5.5KW 国产品质

手动卡盘 K11200/C-6 无锡建华

刀架 LD4B-CK6136 常州宏达

主轴轴承 NN3019K/P5W33，51214 HRB

30214  HRB

丝杠轴承 7206AC/P5DBB 国产

6006-2RZ 国产

7303AC/P5DBB 国产

丝杠 国产或选装进口

冷却泵 AOB-25A 国产

润滑系统 XC1.5SK 国产

照明灯 JY37E-2A 国产品质

轴流风扇 KAKUSJ1238HA2 国产

强电元件 主开关,电气按钮等 国产品质元器件
