设备介绍

卧式干燥混合机是一款混合、反应、干燥一步完成的功能型混合机，在卧式混合机的基础上，辅以加热控温、密闭真空、除尘过滤、冷凝集液等功能系统。广泛应用于食品、化工、建材、锂电池等某些行业需要在混合过程中加入部分液体进行混合，在结束时需要排除液体，或者原料自身含液量较大，需要在混合的同时排除部分液体的生产工艺。

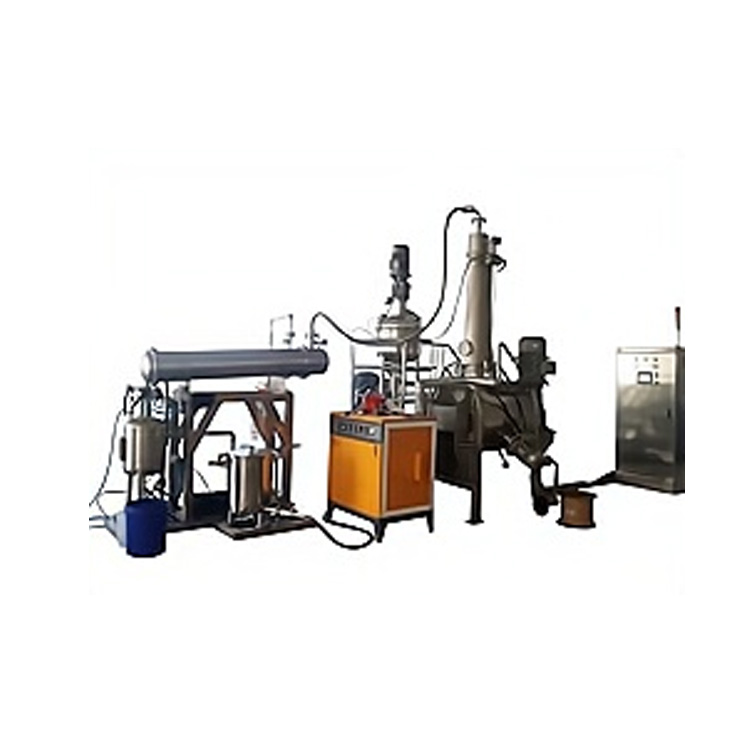

图：实验室卧式犁刀真空干燥机组

工作原理

设备带有加热夹套，可以通过热水、热油、蒸汽等热媒进行加热；整机设计为密闭型，可以连接真空系统进行抽真空排出液体，并在真空装置前端设有除尘装置、冷凝回收装置、固气分离装置等，尽可能减少原料的损耗。整个系统可以设计PLC自能化控制（如温度，真空度，转速等），并带信号接口，可以远程控制。设备搅拌器有多种形式：螺带式、犁刀式、耙式（桨叶式）等。

图：卧式犁刀真空干燥系统（正极材料湿法包覆改性）

设备特点

1、加热系统

该机一般采用循环热油/热水/蒸汽加热，也可以在夹套内直接安装电加热棒进行加热；

如果采用循环加热的方式，可以一套热源系统配置多套干燥混合机。

2、真空辅助干燥系统

为提高混合机干燥性能和效率，在混合机加热干燥的同时将混合机内抽真空，以降低液的沸点，降低空气中含液率，一般能够缩短40%左右的干燥时间，一般选择-0.06~-0.08Mpa真空泵。抽真空时为减少抽出混合机内粉尘量，在混合机顶部加一个布袋过滤器（带反吹装置），以减少粉体原料的损失。同时，配套冷凝回收过滤装置，使液料循环利用。

3、非标设计

针对不同行业、原料、成品特性、压力温度要求、固液比例、配套工艺等，密科思会在驱动装置、操作性、密封性等方面开发极具有针对性的解决方案。

如：针对电池正极材料行业开发的高密封性抽真空桶体，针对某特殊化学品制造的整机耐400℃高温产品，针对环境工程行业提供的特殊飞刀破碎组件等。

4、辅助组件

混合机可加装多种组件使用，常用的有盘管蒸汽夹套、蜂窝耐压夹套、循环介质夹套、在线取样阀、高速飞刀、温度探测、称重系统等组件。

添加少量液体时，可配置喷液喷雾装置，更有利于液体均匀的分散混合于粉料内，喷液系统由压力源、储液罐、喷头三种基本组成模块。

材质可根据要求定制碳钢、SS304不锈钢、SS316L不锈钢，SS321不锈钢，或其他高硬度合金搅拌器，也可以进行聚氨酯内衬或者喷涂高耐磨材料（提高工作头寿命，减少金属污染）。
